Aula 6

Data: 27 de Outubro de 2022

Sumario: - Continuação da aula anterior (penúltima aula)

               - Introdução dos elementos de anotação e escalas, configurações das mesmas e modo de apresentação.

               - Introdução a comandos de limpeza do desenho.

NOTAS

- dá para converter as escalas, tanto em textos como das linhas (linhas que sejam, por exemplo interrompidas ou que tenhas características especificas)

- para converter as escalas dos textos utiliza-se o comando DIMSTYLE

      - depois do comando ativado, consegue-se tanto introduzir novas escalas como modificar escalas já existentes

      - para adicionar novos estilos, clica-se no +.

      - para alterar estilos já existentes, basta clicar no icon das definições e clicar em MODIFY.

DIMSTYLE - lista de escalas e as suas configurações



- quanto maior for a escala do desenho, maior é as letras que o acompanham.

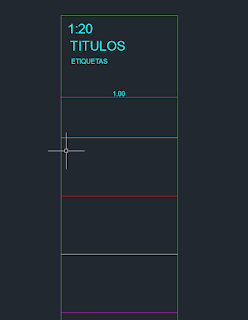

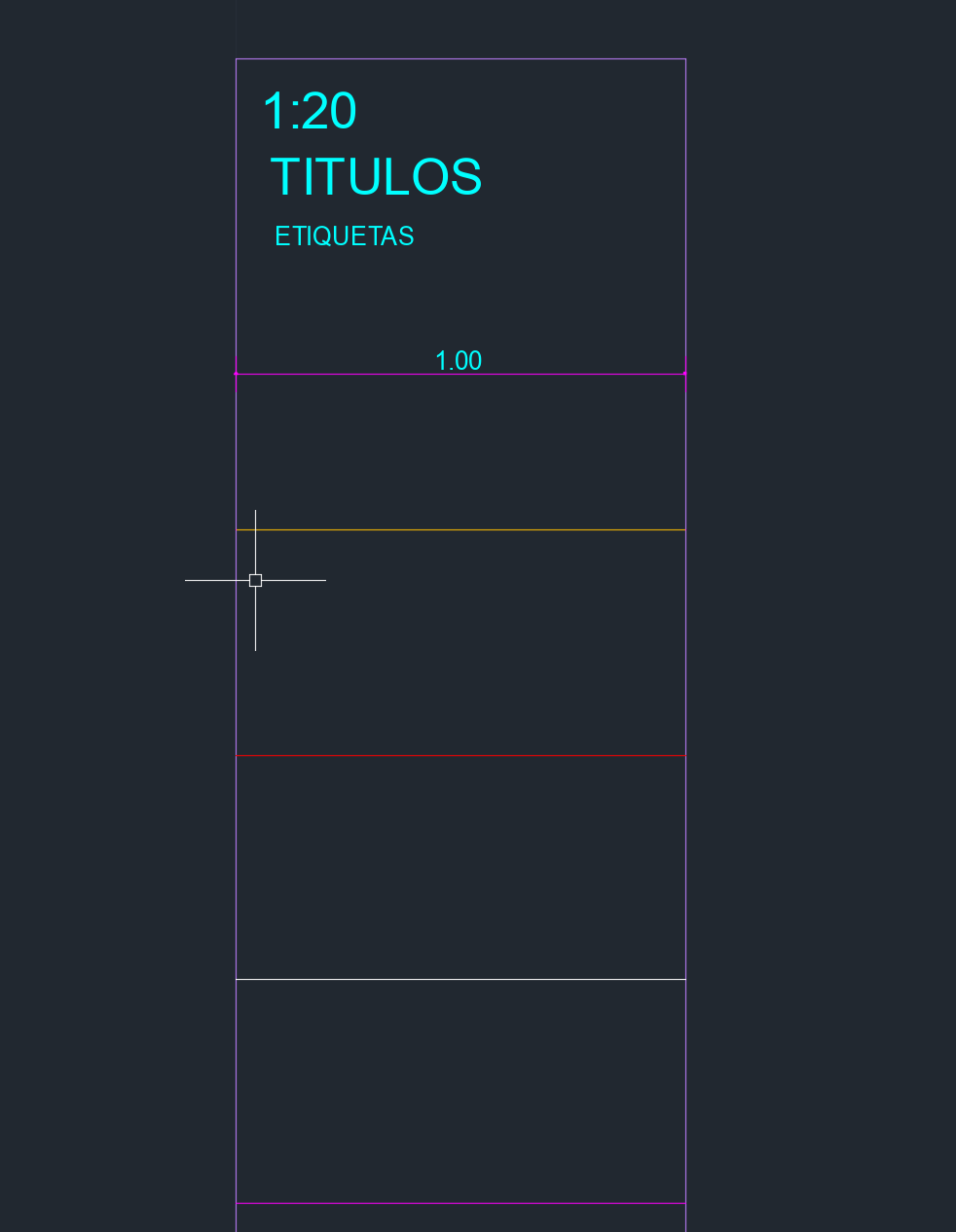

      - para a escala 1:20, as letras foram configuradas para terem 2mm quando impressas

      - para a escala 1:100, as letras foram configuradas para terem 2mm quando impressas

              nota: como a escala 1:20 é 5 vezes maior que a escala 1:100, consegue-se multiplicar por 5 os parâmetros da escala 1:20 para obter os parâmetros da escala 1:100 (estas medidas não ficam com o este tamanho a quando impressas, ficam todas iguais)

- para limpar o desenho, de objetos subrepostos ou elementos que não tem proposito no desenho, utiliza-se os comandos OVERKILL e PURGE

- para ativar os comandos basta escrever-los e clicar ENTER

    - o comando PURGE, não necessita de se selecionar nada, basta só clicar no botão PURGE.

    - o comando OVERKILL, é necessario selecionar as partes do desenho que se quer limpar (podendo selecionar o desenho todo de uma vez) e clicar ENTER. depois dar autorização para a limpeza.

PURGE - lista de objetos que precisa de ser limpos

PURGE - depois da limpeza

OVERKILL

COMANDOS + ATALHOS

D (DIMSTYLE) - Cria e modifica estilos de cota

TD (TEXT) - Cria um objeto de texto de linha única

OVERKILL e PURGE -Limpar itens não utilizados, encontrar itens não purgáveis e excluir objetos duplicados e sobrepostos
